ヨーク
| 製品分類 | 保護カバー |
|---|---|
| 業界 | 自動車 |
| 材質 | 鉄 |
| サイズ | 80k×50 |
| 塗装方法 | スプレーガン塗装 |
エンジンルーム内に搭載される電子部品のカバー部品であるヨークの塗装事例です。

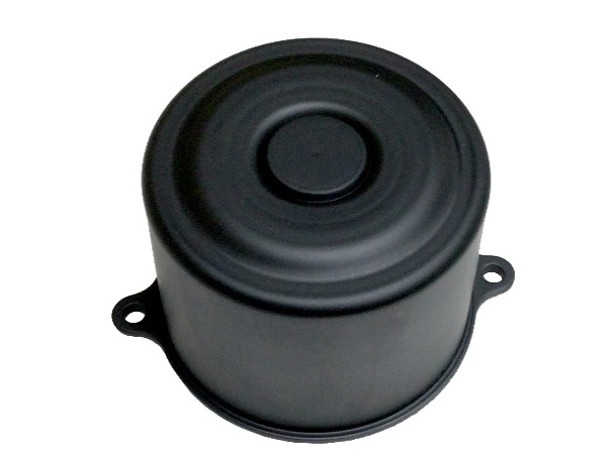

写真のとおり、円筒形の胴体部に天面・取り付けフランジが一体となったドーム型形状の部品です。塗装色は専用調色の半艶消しブラックで、専用ハンガーに10個掛けで仕掛けを行っています。当初トライ時には静電吹付塗装で対応しましたが、円筒形の底面に塗料が溜まりやすい形状であったため、「にえ」が発生しました。静電吹付塗装では電界の特性上、下面への塗料集中が避けにくく、本製品の形状との相性が問題でした。この結果を受けて、静電吹付塗装から圧送式スプレーガン塗装への全面切り替えを決定しました。
現在の工程は、まず上面・下面のエッジ・コーナー部を重力式スプレーガンでタッチアップ塗装して先行処理した後、側面・上面全体を圧送式スプレーガンで仕上げ塗装する構成としています。スプレーガンのみで全工程を完結させる数少ない製品の一つになります。
