ハウジング

製品分類	保護カバー
業界	自動車
材質	鉄
サイズ	30×140
塗装方法	静電塗装

エンジンルーム内に搭載されるモーターカバー（ハウジング）の吹付塗装事例です。

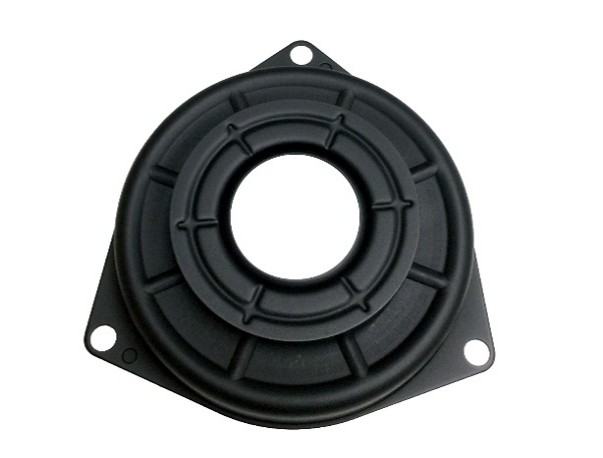

写真のとおり、中央に大径の開口部を持つ円形プレートで、外周にリブ・放射状のリブパターン・取り付けボス部が設けられた複雑な面構成の部品です。塗装色は半艶ブラックで、手のひら程度のサイズの小型部品です。専用ハンガーに10個掛けで仕掛けを行い、生産効率を確保しながら塗装しています。塗装上の難点は、取り付け台座面の板厚が薄いことによる塗料の回り込みです。板厚が薄い部位はエッジ部への塗料集中が起きやすく、表面だけでなく裏面への回り込み量も多くなるため、吹付け量を意識的にコントロールする必要があります。回り込み量を把握した上で吹付け量を調整しないと、タレや膜厚過多による塗装不良につながります。

また放射状リブや開口部周辺など凹凸の多い形状は、部位によって膜厚のばらつきが生じやすい箇所です。品質の安定化に向けて、塗装手順（吹付け順序・角度・ガン運行パターン）を標準化し、作業者によるばらつきが生じないよう管理しています。
