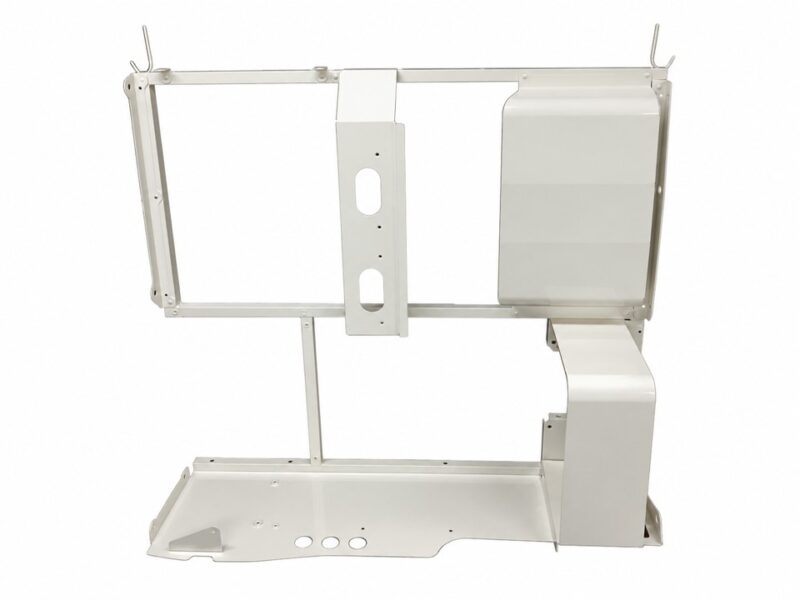

電気部品接合部の大型ボックス

製品分類	車両部品
業界	医療
材質	SECC
サイズ	520×840×360
塗装方法	静電
膜厚	20μm
機能性	耐腐食性、美観性
板厚	2.0ｍｍ

電気部品接合部に使用される大型ボックスの吹付塗装事例です。

大物部類に分類されるサイズであり、部分的に防水パテ付け工程も含む複合工程での対応が必要な製品です。生産性と品質の両立を課題として、①ライン投入回数、②製品間隔、③塗装者への負担という3点について繰り返し改善を行ってきました。パテ付け工程では当初、電着状態の製品にパテを付けてラインに投入し硬化させた後にペーパー処理を行う順序で対応していましたが、ライン投入回数が増える非効率な工程でした。改善後はペーパー処理を先行して行い、硬化前のパテを付けた状態のままライン投入を省略して塗装工程へ移行する順序に変更し、工程数を削減しました。

塗装工程では当初1名での吹付け対応のため、正面・裏面を順番に塗装するために製品間に回転スペースが必要となり、ライン上の製品間隔が広くなって生産性が低下していました。改善後は2名体制で片面ずつ同時に塗装する方式に変更し、製品間隔を縮小することで生産性の大幅な向上を実現しました。
