工作機械用保護カバー

製品分類	機械部品
業界	機械部品（工作機械）
材質	SPCC
サイズ	480×220×90
塗装方法	静電
膜厚	20μm
機能性	耐腐食性、美観性
板厚	0.8

工作機械に取り付けられる保護カバーの吹付塗装事例です。

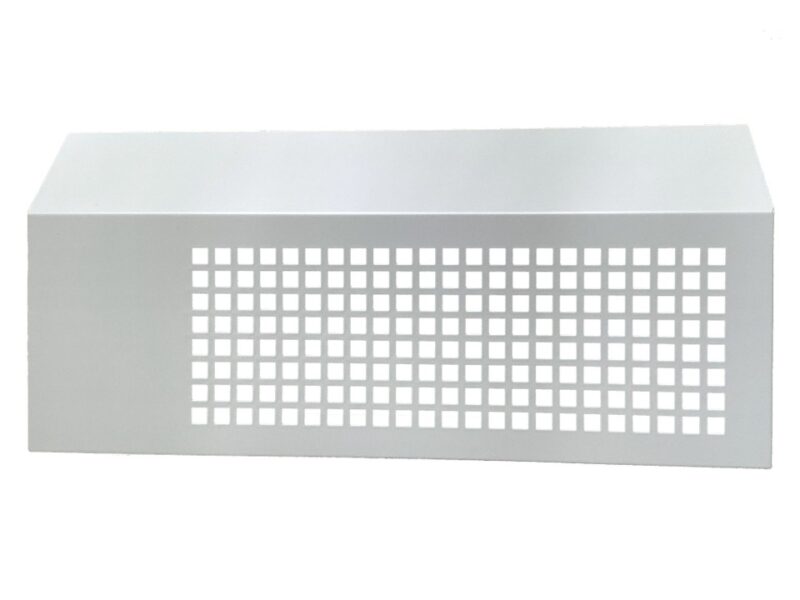

写真のとおり、箱型の筐体側面に多数の四角い通気穴（パンチング加工）が施された構造で、ホワイト仕上げの吹付塗装で対応しています。最大の塗装難所はパンチング加工部位です。通気穴の格子部分に塗料が集中して溜まりやすく、そのまま吹付けると穴周辺に塗料が過剰付着してタレや膜厚過多が発生します。

これを防ぐため、一度に厚く塗らず薄く数回に分けて塗り重ねる手法で膜厚を管理しています。またパンチング部は外面からの吹付けだけでなく、BOX内側からも吹付けを行うことで穴内部への塗料の回り込みを確保しており、外面・内面双方からの吹付け量を適切にバランス調整する技術が必要です。さらに筐体の折り返し部は、正面からの吹付けでは塗料が届きにくい部位であるため、手首を曲げてガン角度を変えながら手前側から意図的に色を入れる吹付け操作が求められます。

エアー圧・印加電圧・ガン角度のいずれもが仕上がりに直接影響するため、設定値と塗装手順を標準化し、作業者によるばらつきを排除した管理体制で対応しています。
