サポートランプブラケット

製品分類	車両部品
業界	車両部品（救急車）
材質	SPCC
サイズ	100×70×200
塗装方法	静電
膜厚	20μm
機能性	耐腐食性、美観性
板厚	3.2ｍｍ

照明器具を支持するサポートランプブラケットの吹付塗装事例です。

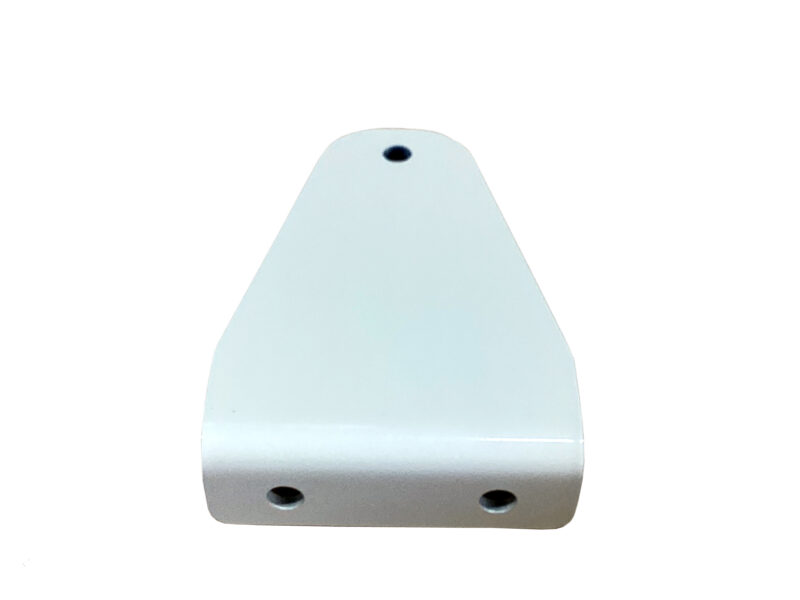

写真のとおり、三角形・L字型のプレートに立ち上がりと折り返しが設けられた小型部品です。ホワイト仕上げで、上部の1穴をハンガーに掛けて吊り下げ姿勢で塗装を行っています。吊り下げ姿勢では、下方に位置する2つの取り付け穴が塗装上の注意箇所となります。穴縁部のエッジに塗料が集中して付着しやすく、上部から流れ込んだ塗料が穴縁を伝ってタレが発生しやすい構造です。また部品に設けられた突起部はエッジへの塗料集中が特に顕著で、塗膜が過剰に厚くなりやすく、焼付け工程で「にえ」が発生するリスクがあります。

にえが生じると表面にピンホールや塗膜の膨れが発生し、外観不良につながるため、突起部・穴周辺への吹付け量を意識的に抑制しながら塗装する必要があります。ホワイトは隠蔽性が低く色の止まりが悪い色目であるため、膜厚を抑えながら均一な発色を確保するバランス管理が求められます。
