ジャッキハンドル

製品分類	油圧ユニット
業界	運搬
材質	鉄
サイズ	100×20
塗装方法	スプレーガン＋静電塗装

車両用ジャッキのハンドル部分の吹付塗装です。

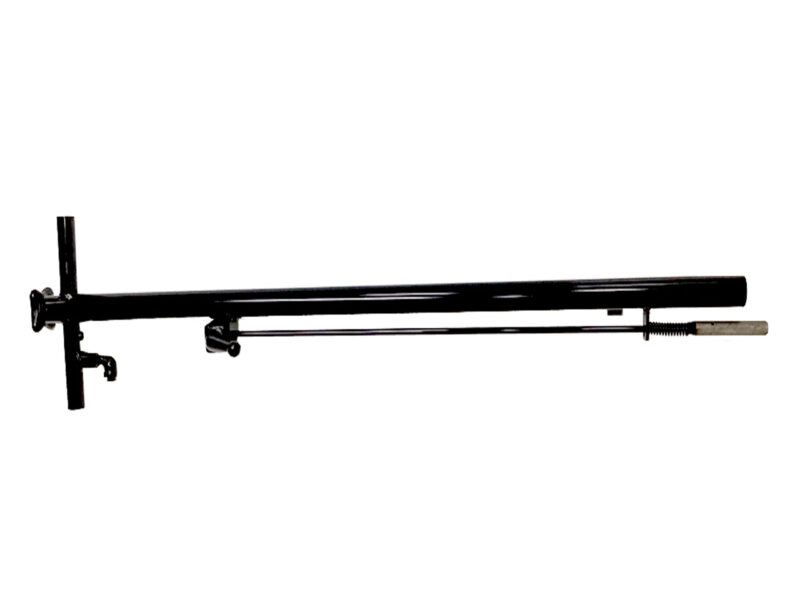

写真のとおり、メインパイプ・レバー・クランプ金具が組み合わさった細長い複合形状の製品で、ジャッキのアップ・ダウン操作時に作業者が直接手で握る部位です。使用時の視認性・外観品質が求められる製品です。塗装工程では、製品を縦向きに吊り下げた状態で静電塗装ガンによる吹付塗装を実施しています。ただし、パイプとクランプ金具の接合部や、レバー周辺の入り組んだ箇所など、静電吹付塗装では塗料が回り込みにくい部位が存在するため、そのような箇所はスプレーガンによるタッチアップ塗装で補完しています。

また、縦吊り姿勢では下面への塗装が困難な体勢となりますが、塗装者が角度・距離を調整しながら丁寧に対応することで、全面にわたって安定した塗膜品質を確保しています。
塗装色はホワイト・ブラック・グリーンの3色展開に対応しており、納入先や用途に応じた色指定にも柔軟に対応しています。
