メディカルキャビネット

製品分類	車両部品
業界	車両部品（救急車）
材質	SECC
サイズ	240×150×400 凸200×100×200
塗装方法	静電
膜厚	20μm
機能性	耐腐食性、美観性
板厚	1.6mm

医療現場で使用されるメディカルキャビネットの吹付塗装事例です。

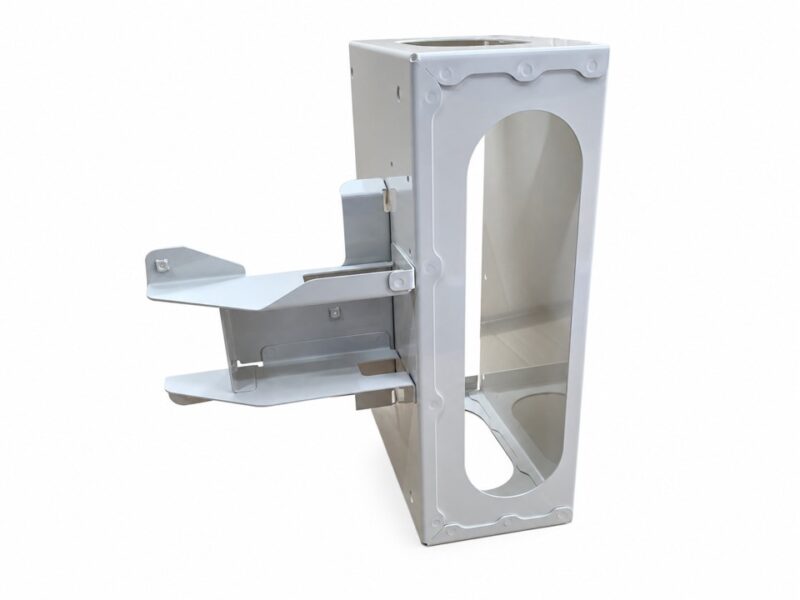

写真のとおり、立ち上がりと折り返しが複数箇所に設けられた箱型構造で、大型の楕円開口部・ヒンジ金具・取り付けブラケットが組み合わさった複合形状です。本製品の特徴は、キャビネット内部も外観面と同等の塗装肌品質が求められる点です。内部は外部に比べてガンが届きにくく視認性も低いため、ガンを斜めに傾けながら塗装面の状態を目視確認しつつ吹付けを行う必要があります。正面に比べて格段に塗りにくい環境での品質確保が求められます。

入り組んだ箇所・内部コーナー部はスプレーガンによるタッチアップ塗装で先行処理した後、静電塗装ガンで全体を仕上げる工程構成としています。吊り下げ姿勢での塗装では、下端部・折り返し内側に塗料が溜まりやすくタレが発生するリスクがあるため、ガン距離・運行スピード・塗り重ね量を一定に保ちながら吹付け量を管理しています。外観面・内部面ともに均一な仕上がりを求められる、塗装者の経験と技術力が問われる事例です。
