ベースプリンター

製品分類	車両部品
業界	車両部品（救急車）
材質	SECC
サイズ	230×10×230
塗装方法	静電
膜厚	20μm
機能性	耐腐食性、美観性
板厚	1.0ｍｍ

プリンターベースの吹付塗装事例です。

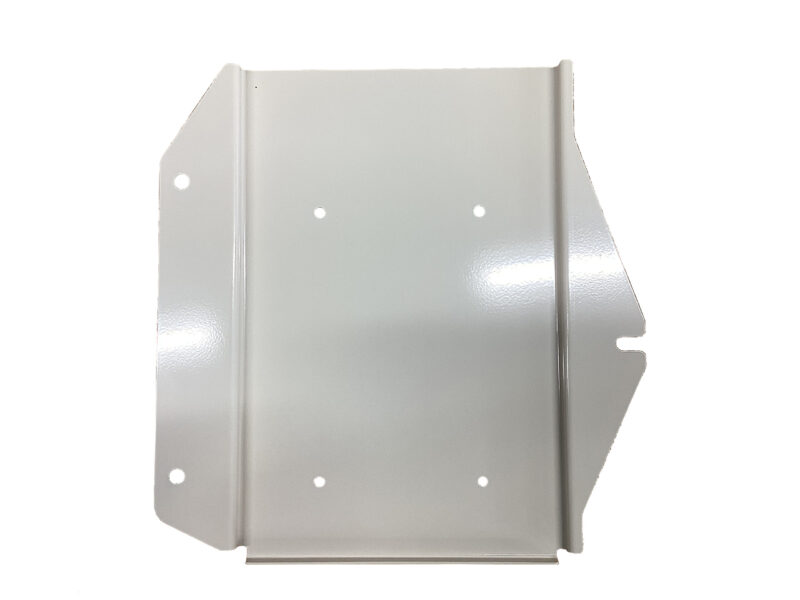

写真のとおり、立ち上がり・折り返し・U字切り欠き・複数の取り付け穴を持つ構造です。ホワイト仕上げで、吊り下げ姿勢での吹付塗装で対応しています。

本製品の最大の塗装難所はU字切り欠き部です。吊り下げ姿勢ではU字部分が下側に位置するため、塗料が重力で流れ込み集中して溜まりやすい構造になっています。

塗料が過剰に集積した状態で焼付け工程に入ると、「にえ」が発生し、表面にピンホールが生じたり塗膜が割れるなどの不良につながります。U字部周辺はその形状的特性から正面のみの吹付けでは塗料の制御が難しく、吹付け量の抑制と塗り重ね回数のバランス調整が必要です。吊り下げ姿勢全体としても、下端部・折り返し内側に塗料が溜まりやすい傾向があるため、ガン距離・運行スピード・塗り重ね量を一定に保ちながら均一な膜厚を確保しています。
