フレームルーフラック

製品分類	車両部品
業界	車両部品（公団）
材質	SPHC
サイズ	70×70×1700
塗装方法	電着塗装（ED）＋ホワイト/公団イエロー
膜厚	20μm
機能性	隠蔽性、耐久性、防錆性、耐候性、耐水性
板厚	2.3mm

車両ルーフに取り付けられる大型フレームルーフラックの吹付塗装事例です。

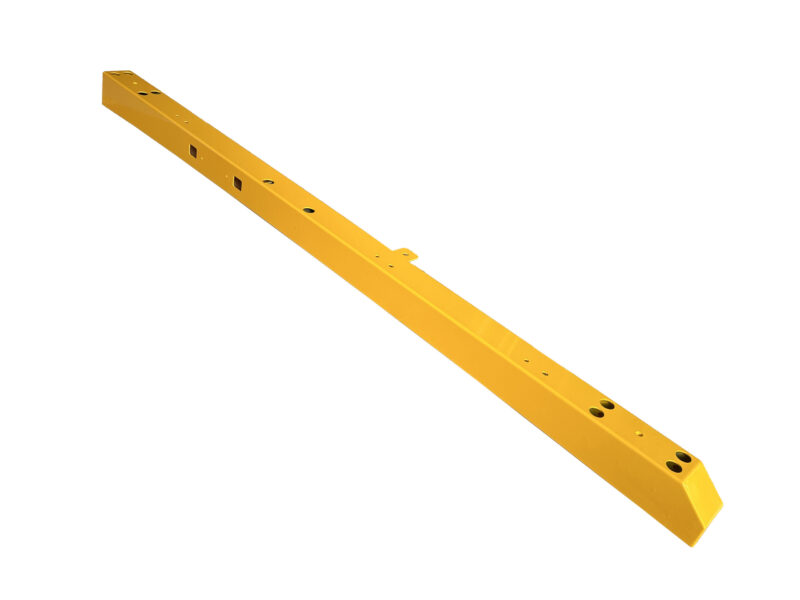

写真のとおり、細長い断面フレームに複数のブラケット・取り付け座面が設けられた構造で、ホワイトとイエローの2色仕様に対応しています。塗装工程はいずれの色も電着塗装（ED塗装）を下地として実施し、その後の上塗り工程で色ごとに仕様が異なります。

ホワイト仕上げの場合は、電着塗装の上にホワイトを上塗りして完成となります。イエロー仕上げの場合は、電着塗装のみの暗色下地に直接イエローを塗装すると発色が著しく低下するため、電着塗装の上にまずホワイトを中塗りし、その上からイエローを上塗りする3層構成（電着＋ホワイト中塗り＋イエロー上塗り）で対応しています。イエローは白系と同様に隠蔽性が低く色の止まりが悪い色目であるため、各塗装工程間に十分なリードタイム（乾燥・焼付け時間）を確保しながら塗り重ねを行い、発色と膜厚を管理しています。
