モニターブラケット

製品分類	救急車の内装
業界	医療と福祉
材質	SPCC
サイズ	300×200×250
塗装方法	スプレーガン＋静電塗装

救急車等の車内に搭載されるモニター・電気機器の取り付け台（ブラケット）の吹付塗装事例です。

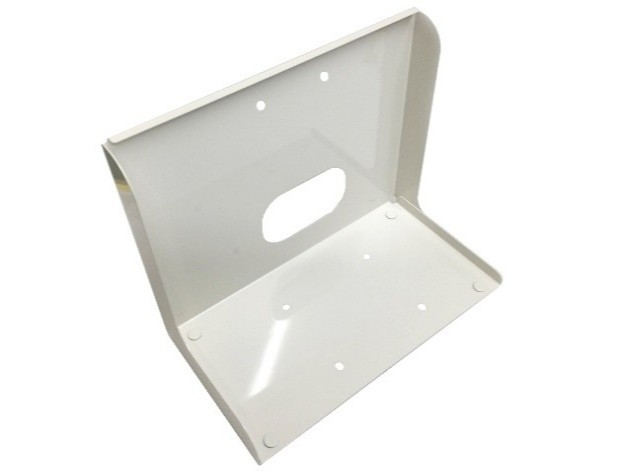

写真のとおり、L字型の大型プレートに開口部・取り付け穴が複数設けられた形状で、塗装色はアイボリーです。車内への組み付け後は背面や下面など外部から見えなくなる箇所が多い製品ですが、組み付け精度や安全性の観点から、非表示面も含めて均一な塗膜品質で仕上げることを基本方針としています。塗装上の課題として、アイボリーは白系に近く隠蔽性が低い色目であるため、色の止まりが悪く均一な発色を得るには十分な膜厚管理が必要です。

また下面は塗料が回り込みにくく薄膜になりやすい部位であり、開口部・穴周辺は逆に塗料が溜まりやすくタレやにえが発生しやすい箇所です。形状的に静電塗装ガンだけでは塗料が届きにくい入り組んだ部位も存在します。これらに対応するため、まずスプレーガンによるタッチアップ塗装で下面・開口部周辺・入り組んだ箇所を先行処理した後、静電吹付塗装による下塗り・上塗りの2コート2ベイク（2C2B）工程で全体を仕上げる構成としています。
