セットパネル機器カバー

製品分類	車両部品
業界	車両部品（救急車）
材質	SPCC
サイズ	350×260×240
塗装方法	静電
膜厚	20μm
機能性	耐腐食性、美観性
板厚	0.7ｍｍ

機器類を収納・保護するセットパネル用カバーの吹付塗装事例です。

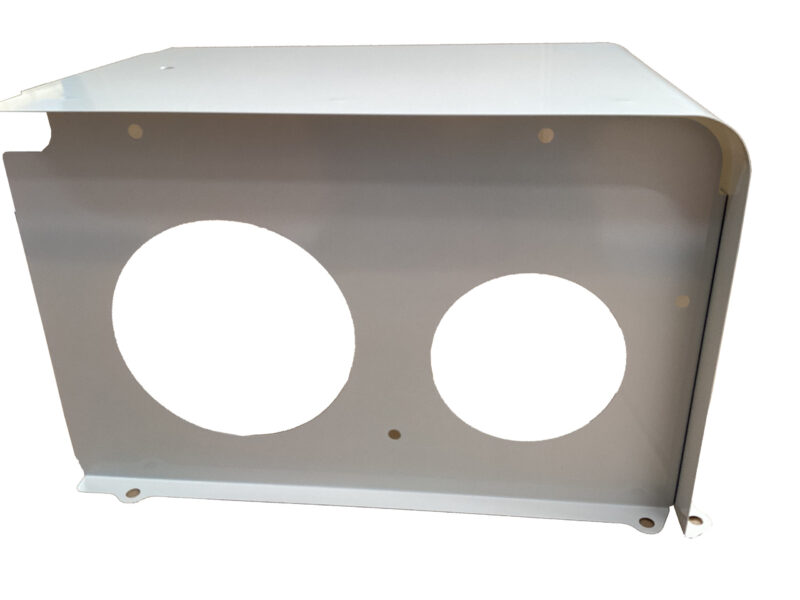

写真のとおり、箱型の筐体に大径円形開口部・小径穴・立ち上がり・折り返しが複合した構造で、ホワイト仕上げの製品です。折り返しコーナー部が透けやすい箇所として特に管理が必要な部位となっています。「透け」とは塗料が十分に乗らず下地が透けて見える状態で、折り返しコーナー部のように塗装ガンからの距離が遠くなる・角度がつきすぎるといった箇所で発生しやすい現象です。ホワイトは隠蔽性が低い色目であるため透けが生じやすく、コーナー部への意識的な塗り込みが必要です。

一方で、大径開口部・小径穴の縁周辺は逆に塗料が集中しやすく、タレ・塗料溜まりが発生しやすい箇所です。特に穴と折り返しが近接している部位は、両方の不良リスクが重なるため細心の注意が必要です。吊り下げ姿勢では下端部・折り返し内側にも塗料が溜まりやすいため、ガン距離・運行スピード・塗り重ね量を一定に保ちながら、透け・タレ・溜まりの三つのリスクを同時に管理する高度な塗装技術が求められる事例です。
