工作機械用保護カバー

製品分類	保護カバー
業界	工作機械
材質	SPCC
サイズ	300×150×30
塗装方法	スプレーガン＋静電塗装

工作機械に取り付けられる保護カバーの吹付塗装事例です。

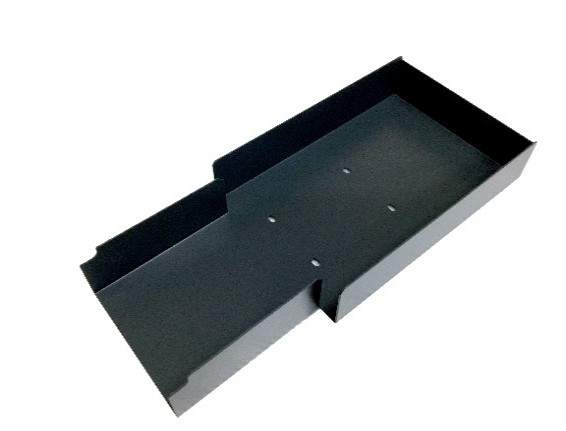

写真のとおり、浅い箱型のトレー状形状で、一部に折り曲げ加工による段差が設けられた構造です。塗装色はダークグレーで、複数の形状バリエーションに対応しています。全体的には比較的塗装しやすい形状ですが、折り曲げ加工により幅の狭い部位から広い部位へと変化する段差箇所では、塗料の付着量にばらつきが生じやすくなります。段差の手前側（狭い部位）では塗料が集中して厚膜になりやすく、奥側（広い部位）では塗料が届きにくく薄膜になりやすいため、膜厚の均一性を確保するには吹付け角度・距離の細かな調整が必要です。

また内側の曲げ部コーナーは、静電塗装ガンでは電界が届きにくく塗料が入り込みにくい部位となっています。工程は、まずスプレーガンにより内曲げコーナー・段差周辺をタッチアップ塗装で先行対応し、その後静電吹付塗装で全体の上塗りを実施する構成としています。先行タッチアップにより塗装困難部位の膜厚を確保した上で、静電塗装で均一な仕上げを実現しています。
