人工呼吸器ブラケット

製品分類	車両部品
業界	車両部品（救急車）
材質	SPCC
サイズ	280×200×220
塗装方法	静電
膜厚	20μm
機能性	耐腐食性、美観性
板厚	1.2mm

医療現場で使用される人工呼吸器の取り付けブラケットの吹付塗装事例です。

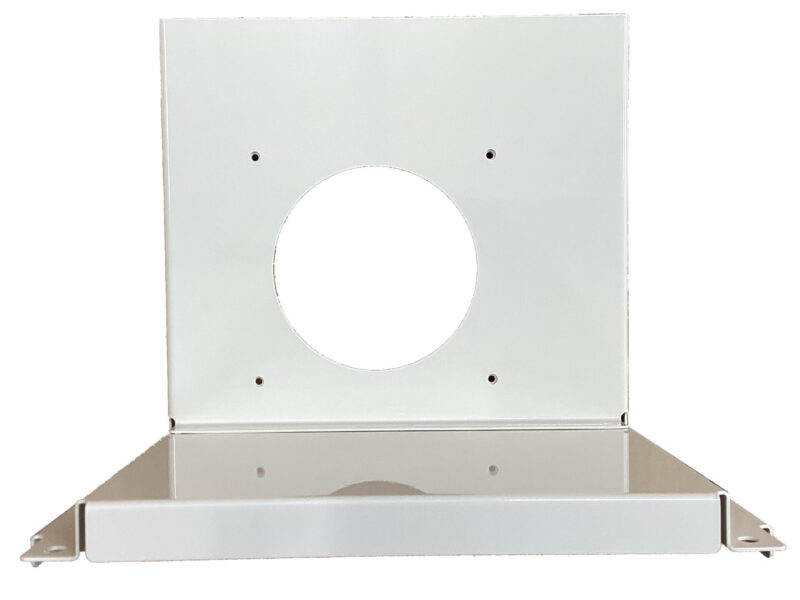

写真のとおり、垂直面・水平面・折り返し面が組み合わさった箱型形状で、大径の円形開口部と複数の取り付け穴が設けられた構造です。ホワイト仕上げで、医療機器取り付け部品として外観品質への要求が高い製品です。塗装上の難点は、垂直面を主体とした形状への均一膜厚の確保です。垂直面への吹付けではガン距離・運行スピード・塗り重ね量のわずかな変化が膜厚ムラに直結するため、これらを常に一定に保ちながら塗り重ねていく技術が求められます。均一な膜厚形成は数値管理だけでは対応できず、塗装面の状態を目視で確認しながら感覚的に調整する経験が必要です。

また吊り下げ姿勢での塗装では、下端部・折り返し内側に塗料が流れ込み溜まりやすく、タレや塗料溜まりが発生するリスクがあります。不良が発生した場合はペーパー処理で塗膜を研磨した上で再塗装を行いますが、工数増加につながるため未然防止が重要です。ホワイトは隠蔽性が低く色の止まりが悪い色目であることも相まって、塗装者の経験と技術力が仕上がり品質を左右する難易度の高い事例です。
