ウインチフックホルダー

製品分類オフロード車関連
業界自動車
材質鉄
サイズ１９５×８０
塗装方法スプレーガン＋静電塗装

主に4WD車のフロントバンパーに埋め込まれるウインチフックホルダーの吹付塗装事例です。

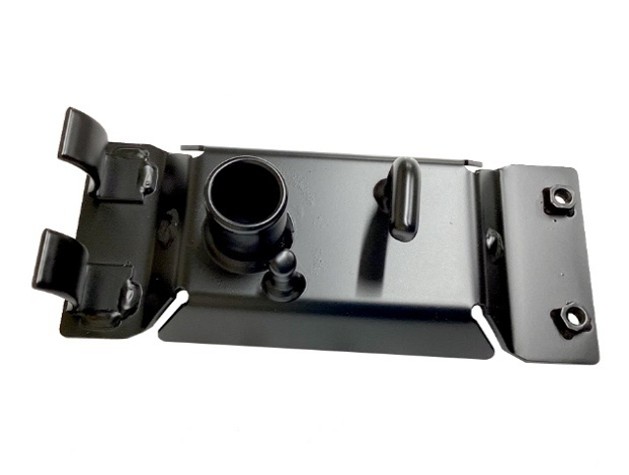

写真のとおり、フラットなベースプレートにクリップ爪・円筒パイプ・ボルト座面が複合した凹凸の多い形状で、フックを一時的に保持しスムーズな着脱を可能にする機構部品です。バンパー組み込み後は外部から直接目に触れる外観部位となるため、均一な塗膜品質が求められます。塗装上の難点は、凹凸形状に起因する膜厚のばらつきです。手前の突起部・エッジ部は塗料が集中して厚膜になりやすく、逆に奥まった部位・入り組んだ箇所は塗料が届きにくく薄膜になりやすい傾向があります。

これを解消するため、正面からの吹付だけでなく複数の角度から意図的に塗装することで、形状全体に塗料が満遍なく回り込むよう塗装しています。工程は、まず円筒パイプの内径部分をスプレーガンによるタッチアップ塗装で先行対応した後、静電吹付塗装による下塗り・上塗りの順で仕上げる3工程構成としています。静電吹付塗装が届きにくい内径部を先行処理することで、全体の塗膜品質を均一に確保しています。
